Kategorie: KANTENANLEIMEN

Kantenanleimmaschine Typ 1437 HOLZHER 7289

Posted on by wilhelm-bachmann

Anschlusswert 380V 21A

Kantenmagazin

Leimstation 1906

Druckwerk 1914

Kappsägeaggregat 1976

Fräsaggregat Rundung 1943

Rundungsziehklinge 1927

Schwabbelaggregat 1944

Bedienpult oben

Absaugstutzen D=100 mm

Betriebsanleitung

kein Wechselaggregat für Bündigfräsen

Kantenanleimmaschine Typ 1488 Triathlon HOLZHER 7283

Posted on by wilhelm-bachmann

Anschlusswert 380V 22A

Bedienpult Edgecontrol

1856 Sprüheinrichtung

1961 Vorfräsaggregat

1901 Kantenzuführung

1905 Kleberstation

1926 Druckwerk pneum

1819 Kappaggregat

1962 Fräsaggregat

1966 Fräsaggregat

1965 Ziehklinge Rundung

1983 Formfräsaggregat

1964 Flächenziehklinge

1944 Schwabbelaggregat

Absaugstutzen 1×120/1×160/1x100mm

Kantenanleimmaschine AKV 2003 DK 7259

Posted on by wilhelm-bachmann

Anschlusswert 18,5A 380V

Fahrgestell

Länge mit Ausleger 3920 mm

Breite mit Auflageschiene 650 mm

Gewicht ca. 800 kg

beheiztes Einlauflineal

Kantenteller

Schnellheizbecken

Kappsäge Rechts-/Linkslauf

Fräsaggregat Bündig-Rundung 2 mm

Radiusziehklinge

Schwabbelaggregat

Leimhöhe 50 mm Absaugstutzen 120 mm

Kantenanleimmaschine Typ AKV 3005 DK-F HEBROCK 7238

Posted on by wilhelm-bachmann

3-mm-Ausführung
Fräse Kombi R2
Eckenfräse R2
Flächenziehklinge
Fahrwerk
pneum. Fräsverstellung
Wechselbeckenvorrüstung
Nutsäge mit Aushub seitlich – werksüberholt

Kantenanleimmaschine Typ 1437 Express HOLZHER 6859

Posted on by wilhelm-bachmann

Stromanschluss 400V 7,2kW
Absaug-Ø 1×70 + 1×100 mm
Werkstückdicke min/max 6/45 mm
Werkstücklänge min 180 mm
Werkstückbreite min 60 mm
Rollen- und Streifenware
Kantenmagazin Rollenware 1901 bis 3 mm
Leimdüse 1906
Druckwerk 1914
Kappaggregat 1976 Kantenstärke max. 13 mm
Fräsaggregat 1943 Bündig 12 mm
Fräsaggregat 1942 R2
Fräsaggregate 1942/1943 als Wechselaggregate
Radienziehklinge 1927
Schwabbelaggregat 1944 pneumatisch eintauchgesteuert
Kantenüberstandsregelung über DAZ 11
Druckluftanschluss min. 6 bar

Kantenanleimmaschine Typ Kantenfix BLAICH 6795

Posted on by wilhelm-bachmann

Leistungsaufnahme 7,1 kW

Leimbehälter

Kappschere

stufenloser Vorschub

Kappsäge für Vorder- und Hinterkante

Bündigfräsaggregat

Rundungsfräsaggregat

Fahrgestell

Absauganschluss 100 mm

Kantenanleimmaschine Typ EXPRESS 1434 HOLZ-HER 6972

Posted on by wilhelm-bachmann

Kurzinfo
Kantenanleimmaschine, Typ EXPRESS 1434 HOLZ-HER
gebraucht
M.-Nr. 209/9-205,
Bj. 1992,
Nennstrom 380V 24A,
Kantenzuführung 1901,
Leimstation 1906,
Druckwerk 1913,
Kappsägeaggregat 1974,
Fräsaggregat 1975 mit 2 mm Rundungsfräsern,
Schwabbelaggregat 1944,
Absaugstutzen 100 mm,
Leimhöhe 50 mm,
Anleimerstärke bis 5 mm,
Rollenauflage ausziehbar,
Länge 3700 mm,
Breite 1100 mm – wie vom Kunden zurück genommen

Kantenanleimmaschine Typ 1415 HOLZ-HER 7144

Posted on by wilhelm-bachmann

Kurzinfo
Kantenanleimmaschine, Typ 1415 HOLZ-HER
gebraucht
M.-Nr. 158,
Bj. 1984,
Anschlusswert 380V 30A,
L=6800mm,
B=900mm,
Umleimerdicke 0,4-25 mm,
Umleimerhöhe 66 mm,
Absaugung 200 mm,
automatischer Kanteneinzug,
Granulat-System,
Druckwerk,
Kappaggregat,
Vorfräsaggregat,
Nachfräsaggregat,
Schleifstation,
Schwabbelaggregat,
Betriebsanleitung – wie vom Kunden zurückgenommen

Kantenanleimmaschine Typ TRIATHLON 1487 V HOLZ-HER 7150

Posted on by wilhelm-bachmann

Kurzinfo
Kantenanleimmaschine, Typ TRIATHLON 1487 V HOLZ-HER
gebraucht
M.-Nr. 126/0-201,
Bj. 2002 – wie vom Kunden zurück genommen

Einseitige Kantenanleimmaschine in Linksausführung mit Rollenoberdruck.

  • Kantenstärke:0,4 – 15 mm (25 mm)
  • Kantenhöhe: 66 mm
  • Plattenstärke: 6 – 60 mm
  • Kantenarten: Rollen- und Streifenware
  • Vorschubgeschwindigkeit: 12/16 m/min.
  • mit großem Magazinteller Ø 820 mm für Kantenrollen bis Ø 800 mm
  • mit Transportkette inkl. automatischer Transportschienenschmierung
  • mit motorischer positioniergesteuerter Brücken-Höhenverstellung
  • mit Sperrrolle für kürzeste Werkstückfolge
  • mit Sicherheits- und Schallschutzhauben über die komplette Maschine, Abweichungen bei einzelnen
    Aggregaten möglich
  • mit Zentralanschluss für Absaugung Ø 160 mm, für Vorfräsaggregat Ø 120 mm und optional für den
    Spänefangkasten Ø 100 mm
  • speicherprogrammierbare Steuerung (SPS) für rationelles Ein- und Umrüsten:

schwenkbares Bedienpult in Augenhöhe
staubsichere Folientastatur mit Softkeys
LED-Anzeige frü Aggregatvorwahl
großes LCD-Display mit Klartextanzeige und Grafik
Programmliste mit Programmrahmen und -nummern
umfangreicher Programmspeicher (PCMCIA-Karte)
Einzelwahl der Aggregate: Aggregatefunktion in Klartextanzeige und grafischer Unterstützung
automatischer Betriebsdatenerfassung mit Erfassung der Gesamtdaten sowie Einzeldaten pro
Programm für Kantenlänge, Stückzahl und Bearbeitungszeit
Steuerung:
1 Farbbildschirm SPK 18000 CO LCD-Farbbildschirm, hintergrundbeleuchtet, Auflösung 640 x 480
Bildpunkte, einstellbar auf 8 verschiedene Farben
Grundmaschine:
1 Sprüheinrichtung für den Einlaufbereich 1856 (Antihaftmittel)
1 Sprüheinrichtung für den Auslaufbereich 1856 (Reinigungsmittel)
1 Vorschub 12/16 m/min.
Fügefräsaggregat 1961 (2×2,0 kW, 200 Hz, 12000 U/min) mit zwei eintauchgesteuerten Fräsaggregaten,

  1. Aggregat im Gegenlauf, 2. Aggregat im Gegenlauf, Eintauchweg 5 mm, mit statischem
    Frequenzumformer 200 Hz, ohne Fräswerkzeug (bis max. 13 mm Kantenstärke) (nur in Verbindung mit
    Kantenzuführung 1901)
    Sonderzubehör für 1961:
    1 Einlauflineal verlängert, motorisch verstellbar
    1 automatische Höhenverstellung der Werkzeuge mittels Pneumatik
    Werkzeuge für 1961:
    1 DIA-Fräser K/F 100-48-30 DKN, Z=2+2+2 vorne Linkslauf
    1 dto. hinten Rechtslauf
    1 Kantenzuführung 1901 vollautomatisch für Rollen- und Streifenware inkl. Auflageteller Ø 820 mm,
    Kantenlänge min. 350 mm
    Kleberauftragsstation 1906 (1×1,9 kW, 50 Hz) für Schmelzkleber in Patronenform, Kleberauftrag mittels
    Düsentechnik, Werkstückhöhe 6-60 mm (in Abhängigkeit von Vorschubgeschwindigkeit und
    Kleberviskosität), Magazinkapazität: Patronenschacht für 4 Patronen (ca. 1,4 kg), Aufheizzeit ca. 4-5
    Min., Vorschub max. 16 m/min.
    Sonderzubehör für 1906:
    1 automatische Leimhöhenverstellung (tastende Düse)
    1 Druckregler für Regelung des Patronenanpressdruckes
    Druckwerk 1926K, motorisch, bis 25 mm Kantenstärke mit 3 individuellen einsatzgesteuerten
    Druckrollen, 1. Rolle angetrieben, 2 konische Nachdruckrollen, programmgesteuerte Einstellung der
    Kantenstärke über die SPS
    Kappaggregat 1918 (2x 0,35 kW, 300 Hz, 9000 U/min), für Rollen- und Streifenware bis 15 mm
    Kantenstärke, Kompaktaggregatr mit 2 Sägemotoren, pneumatisch schwenkbar 0-10°, jedes Sägeblatt
    ist einzeln schwenkbar, inkl. 2 Sägeblättern Ø 110 x 22 x 3,6 mm Z=20
    Fräsaggregat 1920 (2x 1,1 kW, 50 Hz, 12000 U/min), zum Bündig- und Radiusfräsen oben und unten,
    Bündigfräsen bis max. 20 mm, Radiusfräsen bis max. R=3 mm, Aufbaulänge 570 mm
    Formfräsaggregat 1934 (2x 0,45 kW, 200 Hz, 12000 U/min), unten fräsend zur Bearbeitung der vorderen
    vertikalen Kante, der unteren Längskante und der hinteren vertikalen Kante, einschließlich Eckkopieren,
    inkl. Frequenzwandler 200 Hz, inkl. Wendeplatten R=3 mm, mögliche Radien R=2, 3, 4, 5 mm,
    Aufbaulänge 840 mm
    Formfräsaggregat 1933 (2x 0,45 kW, 200 Hz, 12000 U/min), oben fräsend zur Bearbeitung der vorderen
    vertikalen Kante, der oberen Längskante und der hinteren vertikalen Kante, einschließlich Eckkopieren,
    inkl. Frequenzwandler 200 Hz, inkl. Wendeplatten R=3 mm, mögliche Radien R=2, 3, 4, 5 mm,
    Ziehklingenaggregat 1929 mit manueller Vestellung der horizontalen Tastrollen, für Fasen und Radien
    bis max. R=3 mm, mit 2 Ziehklingenträgern inkl. Wendeplatten R=3 mm, mit 2 Digitalzählern für
    horizontale Tastrollen und Späneabstreifer (nur in Verbindung mit pneumatischer Verstellung),
    Aufbaulänge 300 mm
    Sonderzubehör für 1929:
    pneumatisches Ein- und Austauchen, oben und unten getrennt, bis Kantenstärke 30 mm (Hub 35 mm)
    Spänefangkasten
    Flächenziehklinge 1964 oben und unten separat einsatzgesteuert zum Abziehen des Kleberrestes für
    eine saubere Klebefuge, inkl. 2 Blasdüsen, inkl. 2 Wendemessern
    Schwabbelaggregat 1944 K (2x 0,2 kW, 50 Hz, 1400 U/min) zum Nachputzen und Kanten polieren mit 2
    Textilscheiben, inkl. Eintauchsteuerung, Schwenkbereich 0-5 Grad, Aufbaulänge 340 mm
    elektrischer Anschlusswert: 52 A, 17 kW
    Luftanschluss: 3/8″, mind. 7 bar
    Länge:7600 mm
    Breite:1300 mm
    Höhe:2000 mm
    Gewicht:2800 kg

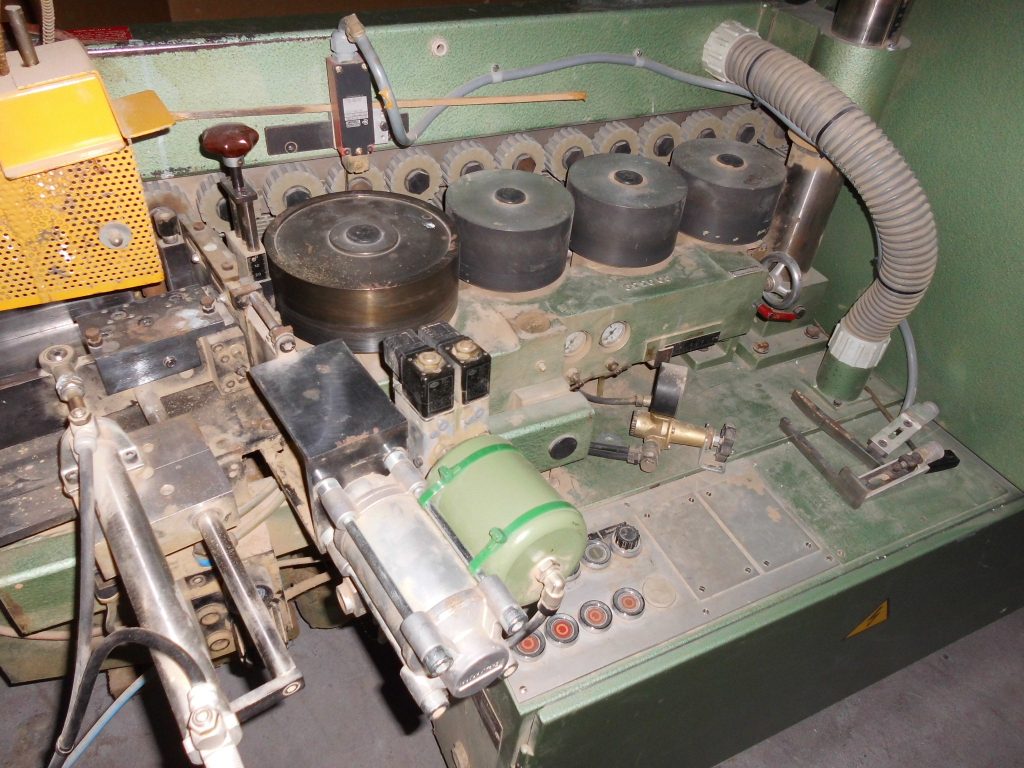

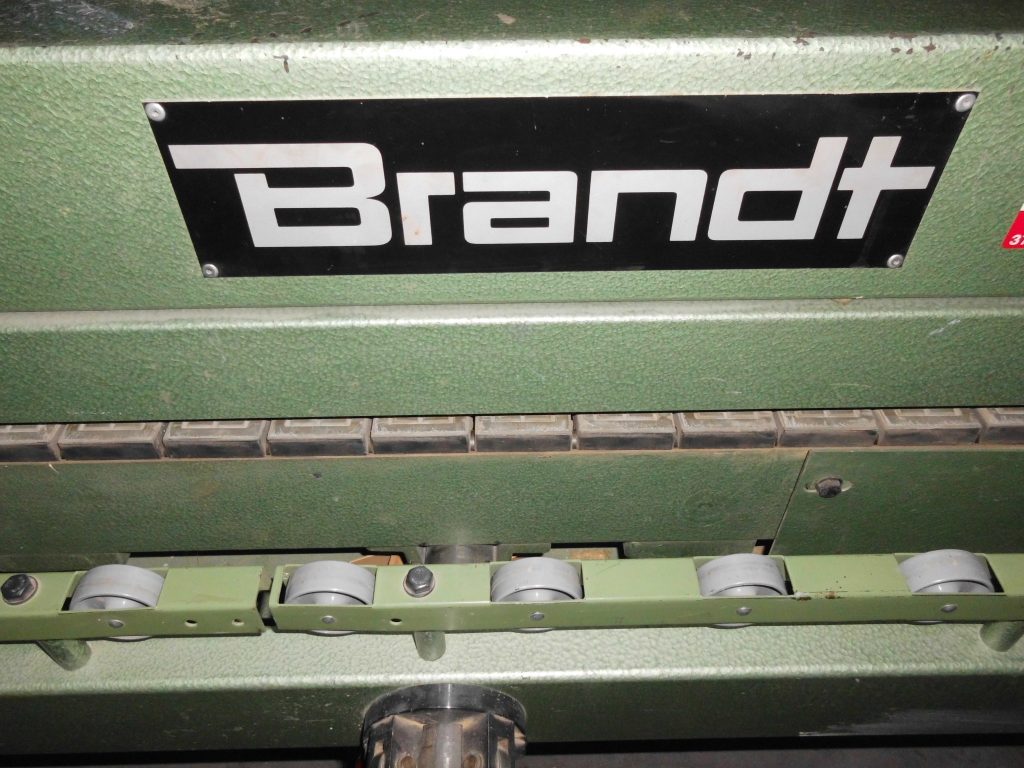

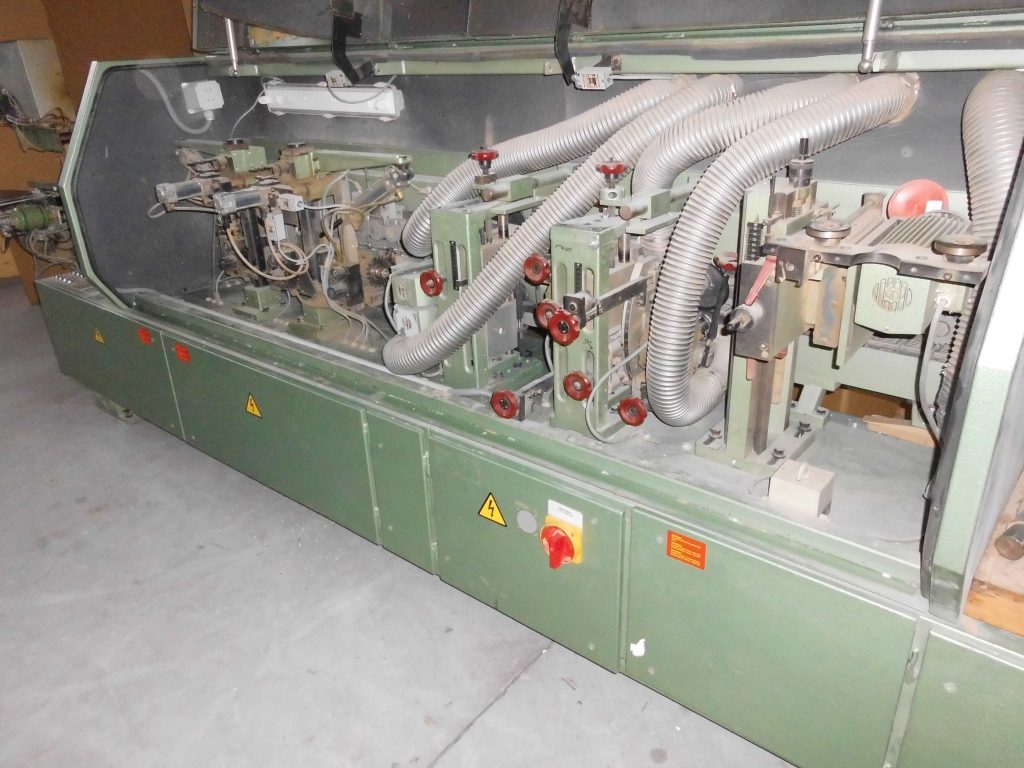

Kantenanleimmaschine Typ KE 15-20/200 BRANDT 7209

Posted on by wilhelm-bachmann

Kurzinfo
Kantenanleimmaschine, Typ KE 15-20/200 BRANDT
gebraucht
M.-Nr. 453,
Bj. 1983,
Stromanschluss 380V/20kW,
Druckluftanschluss 6 bar,
Absaugung,
Leimrolle (QuickMelt),
Vorschub stufenlos 7-25 m/min.,
Kantendicke: 0,4-20 mm,
Werkstückdicke min/max. 10/55 mm,
Werkstückbreite min. 70 mm,
Kappaggregat,
Bündigaggregat,
Radienaggregat,
Nutaggregat,
Gewicht ca. 1950 kg,
LxBxH: 5500 x 1200 x 1800 mm – wie vom Kunden zurück genommen
